FR4-TG TG 130-140 Nedir? Ne demektir?

FR-4 TG Nedir? Nasıl seçim yapmalıyız?

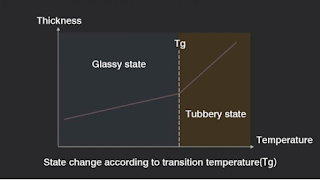

FR4 ün PCB de sıcaklığa karşı göstermiş olduğu dayanıklılık olduğunu paylaşmıştık. FR4-TG ise PCB Baskı Devre Kartının sıcaklık katsayısıdır. TG PCB' de bulunan epoksi malzemenin içindeki cam malzemenin sıcaklık dayanımını ifade etmektedir. TG ne kadar yüksekse, PCB' nin ısı direnci, nem direnci, kimyasal direnci, kararlılık ve diğer özelliklerin performansı o kadar iyi olur. FR4, Epoksi Cam malzemenin sınıfının kod adıdır. Tg, Cam Geçiş Sıcaklığı anlamına gelir.



FR4-TG olarak 3 tip aralık belirlenmiştir. Bu sıcaklık aralıkları aşağıda listelenmiştir.

  1. TG 130-140
  2. TG 150-160
  3. TG 170-180

TG 130-140 Nedir? Ne demektir?

Standart PCB olarak da söyleyebileceğimiz TG 130-140 günlük hayatta kullandığımız bir çok elektronik cihazın çalışmasını sağlayan kartın tipidir. Örneğin sıcak bir ortamda kullanılmayan PLC' ler, kontrol kartları, asansör kartları, radyo kartları, Arduino benzeri kartlar bu tip kartlardandır. Sıcaklık aralığı 130°C ile 140°C aralığındadır. Sıradan PCB malzemeleri yüksek sıcaklıklarda sadece yumuşar, deformasyon olur, erir ve diğer fenomenler olabilir. Çalışma sırasında mekanik ve elektriksel özellikler de değişime uğramaktadır. Türkiyede Düzce, Çanakkale, Bursa, Sakarya ve Denizli gibi şehirlerde PCB tasarımı ve imalatı yapmak için PCB Siparişi vermek istiyorsanız TG 130-140 ralığında seçim yapmanız doğru olur.

TG 150-160 Nedir? Ne demektir?

Endüstriyel kullanıma uygun olan TG 150-160 aralığı 150°C ile 160°C arasında ısı direncine sahiptir. Bilgisayarlarda, iletişim ekipmanlarında ve hassas cihazlarda kullanılması uygundur. Örneğin demir ocağındaki PLC lerde bu aralık seçilmelidir.

TG 170-180 Nedir? Ne demektir?

Yüksek ısı direnci istenen PCB lerde kullanılmaktadır.  170°C ile 180°C arasında ısı direncine sahiptir. AC güç kaynakları, kaynak makineleri, elektrikli fırınlar, RFID ve Wifi uygulamalarında kullanılmalıdır.

Yukarıda bahsettiğimiz sınıflar endüstriyel standart olarak uygulanmakla beraber daha üst seviye ısı direncine sahip PCB kartları üretimleride mevcuttur. Bunlar yüksek seviye olarak sınıflandırılmaktadır.
